示意图	名称	用途
	A型开窗齿轮	与弧型或直型开窗齿条配合，适用于玻璃、PC板、薄膜温室连续开窗。与1″驱动轴连接。
	B型开窗齿轮	与弧型或直型开窗齿条配合，适用于PC板、薄膜温室连续开窗，与1″驱动轴连接。
	直型开窗齿条	L=1050mm,t=2mm L=1250mm,t=2mm L=1350mm,t=2mm L=1450mm,t=2mm L=1650mm,t=2mm
	弧型开窗齿条	L=1250mm, R=1000mm t=2mm L=1050mm, R=1000mm t=2mm
	铝制安装板	开窗齿条与窗体铝型材LC-9905连接件
	开窗轴承座	适用Ф1″驱动轴
	轴接头	适用Ф1″驱动轴
	1″联轴器	开窗电机输入轴与1″传动轴连接用
	开窗电机固定架	骨架（或开窗立柱）与电机间连接用

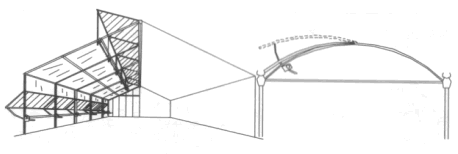

　　开窗机构的工作原理：

　　开窗机构通过开窗减速电机和联轴器带动驱动轴回转，驱动轴通过齿轮齿条和铝制安装板带动窗体的开启和关闭。

　　齿轮齿条开窗机构安装过程：

　　在温室主体骨架和开窗立柱安装完毕后即可进行温室开窗结构的安装。

　　1 根据图纸设计尺寸在开窗立柱（或骨架）的适当位置安装开窗轴支撑座，一般为一个开窗立柱（或骨架）上一个开窗轴支撑座。注意所有开窗轴支撑座应安装在同一水平位置上，保证安装后的驱动轴在同一水平直线上。

　　2 在温室开窗中部的某一个开窗立柱（或某一个骨架）上用U型螺栓和开窗电机固定架固定开窗减速电机，注意电机的输出轴中心应和开窗轴支撑座上孔的中心在同一水平位置上。保证安装后电机输出轴和驱动轴在同一条水平直线上。

　　3 从电机输出轴的两端通过开窗轴支撑座顺次安装驱动轴，在安装驱动轴的同时将A型（或B型）开窗齿轮串联在驱动轴上，一般相邻两个开窗齿轮的间距为2000mm。相邻两根驱动轴之间用1″驱动轴接头通过螺栓和自攻钉连接。驱动轴接头应该避开开窗轴支撑座的位置。电机输出轴和驱动轴之间用1″联轴器通过链条进行连接。

　　4 将齿条插入开窗齿轮中，其下部通过铝制安装板和窗体下部进行活动连接，连接后齿条必须和驱动轴垂直以保证在开窗的过程中齿条能够伸缩自如。然后在窗体关闭、关严的状态下将开窗齿轮固定在驱动轴上。

　　5 从开窗电机的接线盒引出电线通过线槽引向电源。

　　以上是PC板温室侧开窗，顶开窗的安装方法。双层充气膜温室开窗的结构和PC板温室侧开窗，顶开窗非常相似，其安装方法可参考PC板温室开窗的安装方法。

　　开窗机构维护使用说明：

　　1 温室开窗电机、开窗齿轮、开窗轴支撑座和联轴器应定期进行注由润滑，一般为每半年进行一次。以保证开窗系统有良好的工作状态。

　　2 不定期进行检查开窗齿轮上紧定螺钉的松紧情况，发现有松弛现象的及时进行紧定，保证齿条在开窗过程中的同步性。
